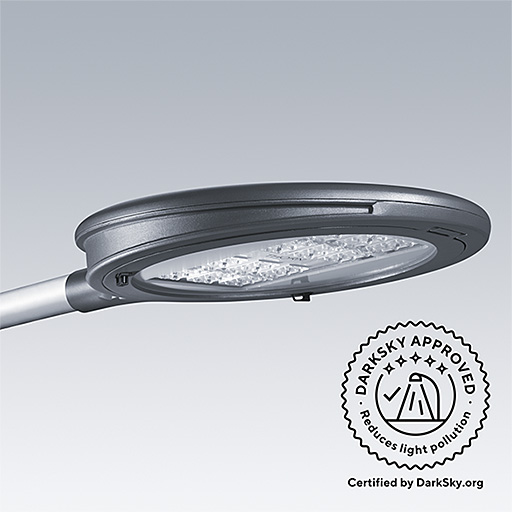

Dyana
Lanterne routière élégante et efficiente offrant un éclairage optimisé pour les routes jusqu’à la classe M2
- Disponible en 2 tailles avec un large choix de flux lumineux. Réduction de puissance autonome, gradation Dali ou gestion RF pour optimiser les économies d'énergie
- Système optique R-PEC® très performant, offrant le choix entre plusieurs distributions lumineuses. Version avec coupe-flux arrière intégré sur demande.
- Robuste et pérenne (IP66 / IK10) avec des matériaux de haute qualité

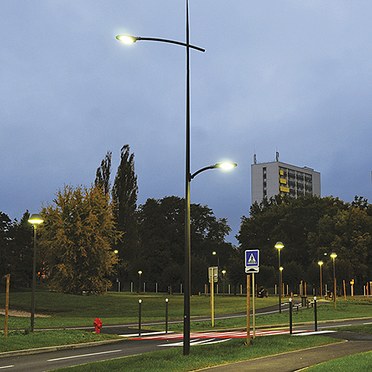

- Gamme de crosses et de mâts coordonnés SATYS 2, offrant une parfaite harmonie avec l’environnement urbain
Matériaux et finition
Taille 1:
- Corps, couvercle et manchon: fonderie d’aluminium EN 47100, finition peinture poudre gris anthracite Akzo 900 sablé
- Fermeture: verre plat trempé ép. 5 mm
- Joint: éthylène-propylène (EPDM)
Taille 2:
- Corps et manchon: fonderie d’aluminium, finition peinture poudre gris anthracite Akzo 900 sablé
- Couvercle: aluminium repoussé, finition anthracite peinture poudre gris anthracite Akzo 900 sablé
- Fermeture: verre plat trempé ép. 5 mm
- Joint: silicone
Classe de corrosion standard C3 conformément à ISO 9223 :2012
Installation et montage
Taille 1 :
Montage latéral avec emmanchement Ø 60 mm, inclinaison de 0° ou -5°.
Montage en top avec emmanchement Ø 60 mm, inclinaison de 5° ou 10°.
Manchon réversible fixé par 2 vis
Ouverture par le dessus.
Poids : 12 kg max.
Taille 2 :
Montage latéral avec emmanchement Ø 60mm x 100mm de long, inclinaison de 0°, fixation par 2 vis avec boulons de sécurité.
Montage en top avec emmanchement Ø 60mm, inclinaison de 10°, fixation par 4 vis sans tête en inox.
Ouverture par le dessous.
Poids : 15 kg max.
Livré complet prêt à installer, dans un seul carton.
Prescription
Gamme de lanternes routières décoratives IP66, disponible en 2 tailles. Montage latéral et en top Ø 60mm, avec inclinaison réglable de -5° à +10° (taille 1). Système optique R-PEC avec un large choix de distributions lumineuses. Systèmes de gestion intégrés : réduction de puissance autonome, flux lumineux constant (CLO), gradation DALI. Crosses et consoles coordonnées pour des ensembles harmonieux.
▼ Dyana LED taille 1
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
DYANA LED 12L70 NR 740 CL2 MLE60 | 28 | 3420 | LED | 10.81 | 96261124 | ||||
DYANA LED 24L70 NR 730 CL2 MLE60 | 53 | 6189 | LED | 10.84 | 96269046 | ||||
DYANA LED 24L70 NR 730 CLO CL2 MLE60 | 53 | 6189 | LED | 11.30 | 96269048 | ||||
DYANA LED 24L70 NR 740 CL2 MLE60 | 53 | 6788 | LED | 10.84 | 96261125 | ||||
DYANA LED 36L100 NR 740 CL2 MLE60 | 114 | 11490 | LED | 11.60 | 96264389 | ||||
DYANA LED 36L50 NR 740 CL2 HT MLE60 | 55 | 7546 | LED | 11.60 | 96263153 | ||||
DYANA LED 36L70 NR 730 CL2 MLE60 | 78 | 9199 | LED | 10.85 | 96269043 | ||||
DYANA LED 36L70 NR 730 CLO CL2 MLE60 | 78 | 9199 | LED | 11.40 | 96269045 | ||||
DYANA LED 36L70 NR 740 CL2 MLE60 | 78 | 10089 | LED | 10.85 | 96261126 | ||||
DYANA LED 48L70 NR 740 CL2 MLE60 | 101 | 13407 | LED | 12.10 | 96269041 | ||||
DYANA LED 60L70 NR 740 CL2 MLE60 | 125 | 16637 | LED | 12.10 | 96264401 |
▼ Dyana LED taille 1, bi-puissance
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
DYA 12L70-740 NR BP CL2 L60 ANT | 28 | 3420 | LED | 10.81 | 96261003 | ||||
DYA 24L70-740 NR BP CL2 L60 ANT | 53 | 6788 | LED | 10.84 | 96260745 | ||||
DYA 36L70-740 NR BP CL2 L60 ANT | 78 | 10089 | LED | 10.85 | 96260746 | ||||
DYA 48L70-740 NR BP CL2 L60 ANT | 101 | 13407 | LED | 12.10 | 96269040 | ||||
DYANA LED 24L70 NR 730 BP CL2 MLE60 | 53 | 6189 | LED | 10.84 | 96269047 | ||||
DYANA LED 36L100 NR 740 BP CL2 MLE60 | 114 | 11490 | LED | 11.60 | 96264388 | ||||
DYANA LED 36L50 NR 740 BP CL2 HT MLE60 | 55 | 7546 | LED | 11.60 | 96263155 | ||||
DYANA LED 36L70 NR 730 BP CL2 MLE60 | 78 | 9199 | LED | 10.85 | 96269044 | ||||
DYANA LED 60L70 NR 740 BP CL2 MLE60 7M | 125 | 16637 | LED | 12.10 | 96264408 | ||||
DYANA LED 60L70 NR 740 BP CL2 MTP60 8M | 125 | 16637 | LED | 12.00 | 96264410 |
▼ Crosses
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
<SATYS2 2xBRA 0,8 MTP D60 ANT | 15.40 | 96264456 | |||||||
<SATYS2 2xBRA 1,2 MTP D60 ANT | 18.90 | 96264457 | |||||||
SATYS2 1xBRA 0,8 MTP D60 ANT | 10.30 | 96264454 | |||||||
SATYS2 1xBRA 1,2 MTP D60 GRY | 12.00 | 96264455 | |||||||
SATYS2 MWA 0,4 ANT | 2.40 | 96264458 |
▼ Ensembles crosses + mâts
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
<SATYS2 COL 10M 1xBRA 1,2 D60 ANT | 100.00 | 96264470 | |||||||
<SATYS2 COL 10M 1xBRA 1,2 D60 MWA ANT | 115.00 | 96264472 | |||||||
<SATYS2 COL 10M 2xBRA 1,2 D60 ANT | 110.00 | 96264471 | |||||||
<SATYS2 COL 5M 1xBRA 0,8 D60 ANT | 50.00 | 96264459 | |||||||
<SATYS2 COL 7M 1xBRA 0,8 D60 ANT | 70.00 | 96264461 | |||||||
<SATYS2 COL 7M 1xBRA 0,8 D60 MWA ANT | 76.00 | 96264463 | |||||||
<SATYS2 COL 7M 2xBRA 0,8 D60 ANT | 75.00 | 96264462 | |||||||
<SATYS2 COL 9M 1xBRA 1,2 D60 MWA ANT | 96.00 | 96264469 | |||||||
SATYS2 COL 6M 1xBRA 0,8 D60 ANT | 60.00 | 96264460 | |||||||
SATYS2 COL 8M 1xBRA 1,2 D60 ANT | 80.00 | 96264464 | |||||||
SATYS2 COL 8M 1xBRA 1,2 D60 MWA ANT | 86.00 | 96264466 | |||||||
SATYS2 COL 8M 2xBRA 1,2 D60 ANT | 85.00 | 96264465 | |||||||
SATYS2 COL 9M 1xBRA 1,2 D60 ANT | 90.00 | 96264467 | |||||||
SATYS2 COL 9M 2xBRA 1,2 D60 ANT | 95.00 | 96264468 |
