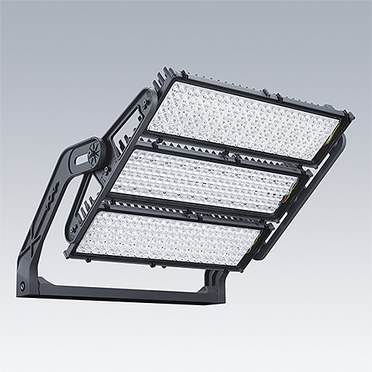

Altis Gen5
Projecteur à LED haute performance pour le sport (des terrains de sport professionnels de première classe aux terrains de sport de loisir) et les éclairages de zone
- LE MEILLEUR DE LA CLASSE - Éclairage haute performance jusqu'à 256 klm avec une résistance environnementale exceptionnelle, d'excellentes propriétés thermiques et de résistance au vent, ainsi qu'un large choix de sorties et d'optiques de précision.
- ORIENTATION INDIVIDUELLE DES MODULES - Flexibilité de l’optique et structure modulaire permettant diverses combinaisons d'optiques ainsi que l'inclinaison de chaque module LED afin de minimiser le nombre de luminaires et d'optimiser la résistance au vent
- Excellentes performances grâce au boîtier de commande compact installé sur le cadre du luminaire ou à une distance max. de 200 m. La conception brevetée en forme « d’arête de poisson » permet un flux d'air maximal pour une meilleure efficacité thermique.
- Gestion totale du luminaire via DALI ou RDM-DMX, permettant ainsi un éclairage instantané, des niveaux d'éclairement progressifs et un éclairage événementiel avec des scénarios d'éclairage dynamiques.
- Conception intuitive pour une installation facile, boîtier de connexion avec fixation rapide et multiples options de fixation. Réglage de la précision pour une inclinaison et une orientation précises et rapides du module
Matériaux et finition
Corps : modules en aluminium moulé sous pression EN AC-44300 avec «ailettes à picots» brevetés pour une gestion thermique maximale, finition avec un revêtement thermopoudré.
Cadre et étrier : aluminium moulé sous pression EN AC 44100 ou tôle fabriquée en aluminium peint (toutes les versions) ou non peinte (versions avec étrier et de 2 & 3 modules)
Aluminium : faible teneur en cuivre, convient aux environnements difficiles, y compris les piscines.
Verre : verre trempé à haute transmission de 4 mm avec traitement antireflet sur les deux faces
Vis : acier inoxydable galvanisé de qualité A4
Résistance à la corrosion : protection selon la classification C5 conformément à la norme ISO 9223:2012
Installation et montage
La crosse est montée en utilisant différents types de fixation (une vis M20 ou deux vis M14). Le cadre est fixé à l'étrier par une vis hexagonale M10 avec possibilité de jouer sur la position horizontalement sur 100 mm (disponible uniquement sur les modules à 3 et 2 LED dans la version avec étrier). Modules LED inclinables fixés sur le cadre par des vis hexagonales M8. L'étrier réversible permet un montage suspendu dans différentes configurations : suspension simple, avec montage au mur ou sur un toit et montage apparent. Les modules LED sont pré-câblés à une boîte de distribution avec un système de connexion à serrage aisé.
Un boîtier de commande fourni séparément peut être installé à une distance pouvant aller jusqu'à 200 m du luminaire. Celui-ci est équipé de quatre presse-étoupes différents - 1 presse-étoupe M25 acceptant des câbles d'un diamètre compris entre 10 mm et 17 mm et un câblage avec des bornes enfichables pour des fils jusqu'à 2,5 mm² pour l'alimentation secteur (200-440 V / 50-60 Hz), 2 presse-étoupes M16 acceptant des câbles d'un diamètre compris entre 5 mm et 10 mm pour les entrées/sorties de commande et 1 presse-étoupe M32 acceptant des câbles d'un diamètre compris entre 13 mm et 21 mm avec des bornes enfichables pour des fils jusqu'à 2,5 mm² (un câble à 7 cœurs non fourni par Thorn d'une longueur choisie par le client et utilisé pour la connexion électrique au projecteur - et à 8 cœurs en cas d'utilisation NTC) - et d’un signal LED pour indiquer l'état du boîtier. Quatre trous dans les coins du boîtier de l'alimentation électrique permettent différentes options de montage.
Un dispositif de visée de précision est disponible et réglable en haut ou en bas de chaque module LED.
Prescription
To specify state:
High power LED floodlight for sports and area lighting. With a wide range of CCT/CRI/TLCI (3000K, 4000K and 5700K, CRI from 70 to 90+ and TLCI up to 90+) to cover all the application requirements and flicker free operation suitable for HDTV broadcasting. The floodlight allows optics to be mixed and has tiltable LED modules to optimize lighting designs and minimize number of floodlights in an installation. Each module can be individually tilted for optimum control. Compact floodlight (30,8kg for three bricks version, 23kg for two bricks version, 18,7kg for two bricks version light bracket and 9,6kg for 1 brick version), highly resistant (IP66, IK08), available with 10 excellent lighting distribution. To be completed with compact and light gearbox IP66 with RDM-DMX or DALI control interface. Gearbox housing made of die-cast aluminum with “fishbone” fins to guarantee a better thermal management in all permitted mounting positions and a full working range at ambient temperature -40°C/+45°C. Equipped in the frontal panel with LED signal to indicate the status of the gearbox. Lifetime greater than 50khrs. Surge level 10kV for Common mode and differential mode. Hot restrike and flicker-free up to 1000 frames per second (required for 100-50% output level) for HDTV camera. The gearbox can be installed on the bracket of the floodlight, inside the mast or remotely up to 200m from the floodlight. Maximum driving current must be selected according to the constraint from the targeted application, advice may be obtained from your local representative.
As Thorn Altis Gen5
- New Product
▼ Altis, 1 module
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
ALG5 144L105-740 PST A6 ANT | 9.28 | 96671918 | |||||||
ALG5 144L125-740 PST A6 ANT | 9.28 | 96671917 | |||||||
ALG5 144L140-740 PST A6 ANT | 9.28 | 96670255 | |||||||
ALG5 144L70-740 PST A6 ANT | 9.28 | 96671920 | |||||||
ALG5 144L85-740 PST A6 ANT | 9.28 | 96671919 | |||||||
ALG5 168L105-740 PST NB ANT | 9.28 | 96671921 | |||||||
ALG5 168L125-740 PST NB ANT | 9.28 | 96670818 | |||||||
ALG5 168L70-740 PST NB ANT | 9.28 | 96671923 | |||||||
ALG5 168L85-740 PST NB ANT | 9.28 | 96671922 |
▼ Altis, 2 modules
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
ALG5 288L105-740 PST A6A6 ANT | 23.30 | 96684116 | |||||||
ALG5 288L125-740 PST A6A6 ANT | 23.30 | 96684115 | |||||||
ALG5 288L140-740 PST A6A6 ANT | 22.80 | 96670251 | |||||||
ALG5 288L70-740 PST A6A6 ANT | 23.30 | 96684118 | |||||||
ALG5 288L85-740 PST A6A6 ANT | 23.30 | 96684117 | |||||||
ALG5 312L105-740 PST NBA6 ANT | 23.00 | 96684120 | |||||||
ALG5 312L125-740 PST NBA6 ANT | 23.00 | 96684119 | |||||||
ALG5 312L70-740 PST NBA6 ANT | 23.00 | 96684122 | |||||||
ALG5 312L85-740 PST NBA6 ANT | 23.00 | 96684121 | |||||||
ALG5 336L105-740 PST NBNB ANT | 23.70 | 96684123 | |||||||
ALG5 336L125-740 PST NBNB ANT | 23.69 | 96670252 | |||||||
ALG5 336L70-740 PST NBNB ANT | 23.40 | 96684125 | |||||||
ALG5 336L85-740 PST NBNB ANT | 23.40 | 96684124 |
▼ Altis, 3 modules
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
ALG5 432L105-740 PST A6A6A6 ANT | 30.10 | 96684127 | |||||||
ALG5 432L125-740 PST A6A6A6 ANT | 30.10 | 96684126 | |||||||
ALG5 432L140-740 PST A6A6A6 ANT | 30.11 | 96670248 | |||||||
ALG5 432L70-740 PST A6A6A6 ANT | 30.10 | 96684129 | |||||||
ALG5 432L85-740 PST A6A6A6 ANT | 30.10 | 96684128 | |||||||
ALG5 456L105-740 PST NBA6A6 ANT | 30.40 | 96684131 | |||||||
ALG5 456L125-740 PST NBA6A6 ANT | 30.40 | 96684130 | |||||||
ALG5 456L70-740 PST NBA6A6 ANT | 30.40 | 96684133 | |||||||
ALG5 456L85-740 PST NBA6A6 ANT | 30.40 | 96684132 | |||||||
ALG5 480L105-740 PST NBNBA6 ANT | 30.60 | 96684135 | |||||||
ALG5 480L125-740 PST NBNBA6 ANT | 30.60 | 96684134 | |||||||
ALG5 480L70-740 PST NBNBA6 ANT | 30.60 | 96684137 | |||||||
ALG5 480L85-740 PST NBNBA6 ANT | 30.60 | 96684136 | |||||||
ALG5 504L105-740 PST NBNBNB ANT | 30.90 | 96684138 | |||||||
ALG5 504L125-740 PST NBNBNB ANT | 30.90 | 96670249 | |||||||
ALG5 504L70-740 PST NBNBNB ANT | 30.90 | 96684140 | |||||||
ALG5 504L85-740 PST NBNBNB ANT | 30.90 | 96684139 |
▼ Altis, gearbox
▼ Altis Accessories
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
ALG5 JUNCTION BOX GB TO 3X1 MODULE | 2.50 | 96683854 | |||||||
ALTIS G4G5 1 BRICK AJ VISOR | 0.90 | 96671498 | |||||||
ALTIS G4G5 1 BRICK LOUVRE A4 | 0.90 | 96671492 | |||||||
ALTIS G4G5 1 BRICK LOUVRE A5 | 0.90 | 96671493 | |||||||
ALTIS G4G5 1 BRICK LOUVRE A6 | 0.90 | 96671494 | |||||||
ALTIS G4G5 1 BRICK LOUVRE MB | 2.00 | 96671496 | |||||||
ALTIS G4G5 1 BRICK LOUVRE NB | 0.95 | 96671495 | |||||||
ALTIS G4G5 1 BRICK LOUVRE WB | 1.00 | 96671497 | |||||||
ALTIS G4G5 AIMING DEVICE BRACKET | 2.90 | 96671488 | |||||||
ALTIS G4G5 BIRD DETERRENT | 0.80 | 96671489 | |||||||
ALTIS G4G5 GB BRACKET 2B LB STIRRUP ANT | 0.92 | 96671491 | |||||||
ALTIS G4G5 GB BRACKET 3BRICK STIRRUP ANT | 0.85 | 96671490 |
