Altis Gen4

Installation et montage

Fourche fixée à l’aide d'un boulon M20 selon 3 points de fixation au choix. Châssis fixé à la fourche à l'aide de vis hexagonales M10 avec possibilité de réglage horizontal sur 100 mm (valable uniquement pour les versions 3 modules LED et 2 modules LED). Modules LED inclinables fixés sur le châssis par des vis hexagonales M8. Fourche réversible permettant une position suspendue à la structure et différentes configurations d'installation, notamment le montage porté ou en applique murale. Les modules LED précâblés sont reliés à un boîtier de raccordement équipé d'un système de connexion rapide avec l'alimentation. La platine appareillage peut être installée à distance maxi de 200 m du projecteur, et elle est équipée de quatre presse-étoupes différents - 1 presse-étoupe M25 acceptant un câble de diamètre 10 à 17 mm pour l’alimentation de secteur (200-440 V / 50÷60 Hz), 2 presse-étoupes M16 acceptant un câble de diamètre 5 et 10 mm pour le contrôle de gradation ENTRÉE/SORTIE et 1 presse-étoupe M32 acceptant un câble de diamètre 13 à 21 mm pour le raccordement électrique au projecteur (câble de 7 fils non fourni avec longueur à définir par l'installateur ou câble de 8 fils en cas d'utilisation du système de contrôle NTC). Platine équipée de borniers à connexion rapide pour des fils de 2,5 mm² maxi et de 4 trous de fixation aux angles. Un signal LED indique l’état de fonctionnement de la platine.
Dispositif de visée de précision disponible et réglable sur le dessus ou le dessous du module LED.

Prescription

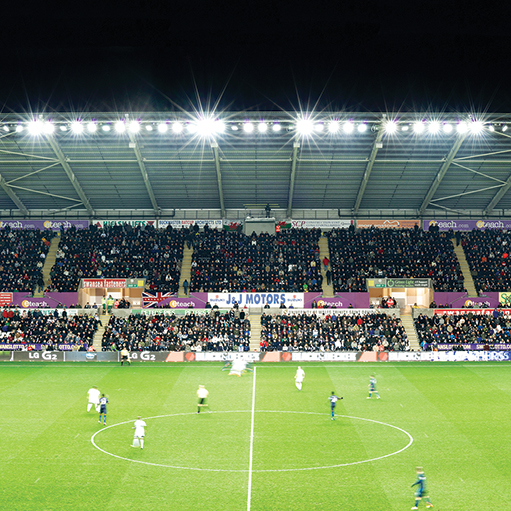

Gamme de projecteurs LED de forte puissance pour l'éclairage sportif et les grands espaces. Large choix de température de couleur (3000K, 4000K ou 5700K) d'indice de rendu des couleurs (IRC 70 à 90+) et indice TLCI élevé (jusqu'à 90+) pour les retransmissions TV HD avec super-ralentis de haute qualité. Le projecteur permet de mélanger les optiques et possède des modules LED inclinables individuellement pour optimiser les projets d'éclairage et minimiser le nombre de projecteurs pour une même installation. Projecteur compact et hautement résistant (IP66 / IK08) y compris en bord de mer et en piscine couverte, disponible avec une collection de 20 distributions lumineuses. A compléter avec une platine d'alimentation IP66 compacte et légère avec interface de contrôle DMX RDM ou DALI. Elle est réalisée en aluminium moulé sous pression avec des ailettes en "arête de poisson" pour garantir une meilleure gestion thermique dans chaque position et une plage de fonctionnement complète à une température ambiante de -40°C/+45°C. Elle est équipée en face avant d'un signal LED pour indiquer son état de fonctionnement. Durée de vie supérieure à 50khrs. Protection contre les surtensions de 10kV en mode commun et en mode différentiel. Rallumage à chaud instantané et fonctionnement sans scintillement jusqu'à 1000 images par seconde pour la retransmission TV en HD. Elle peut être installée à l'arrière du projecteur, à l'intérieur du mât ou déportée à une distance maxi de 200 m. Le niveau de courant d'alimentation des LED doit être choisi en fonction des contraintes de l'application visée, avec les conseils de votre représentant local.
