Flow / FW 12L35 730 NR2 PR SP CL2 MTPA ANT

92948219

Fiche technique

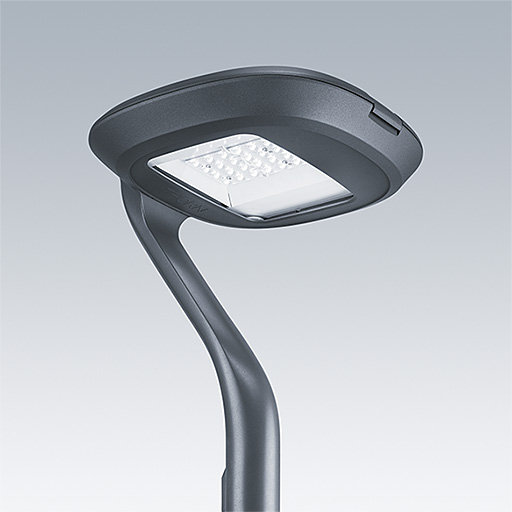

Une lanterne LED très polyvalente avec une distribution pour route étroite. Appareillage gradable DALI Electronique, alimentant 12 LED à 350mA. Compatible avec PL, prise Nema à 7 broches. Classe électrique II, IP66, IK10. Corps, couvercle et manchon : aluminium fonderie (EN AC-47100) thermopoudré gris anthracite 900 sablé.. Fermeture : 6 mm d’épaisseur en verre transparent. Livré avec LED 3 000 K. Montage top sur mât de Ø 60mm.

Protection contre les surtensions : 10 kV en mode commun single pulse et 8 kV en mode commun multipulse; 6 kV en mode différentiel multipulse. Si un système DALI est connecté: 6 kV en mode mode commun et mode différentiel multipulse.

Dimensions : 435 x 436 x 200 mm
Puissance du luminaire: 13,8 W
Flux lumineux du luminaire: 1970 lm
Efficacité lumineuse du luminaire: 143 lm/W
Poids : 12,26 kg
Scx : 0.054 m²

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:1970 lm
  • Efficacité lumineuse du luminaire*:143 lm/W
  • Indice min. de rendu des couleurs:70
  • Convertisseur:1 x 87500875 LCO 14/100-500/38 NF C ADV3
  • Température de couleur*:3000 Kelvin
  • Tolérance de la couleur (MacAdam intial):5
  • Vie utile nominale (B10)*:L95 100000 h à 25 °C
  • Puissance du luminaire*:13,8 W
  • Equipement:DA2
  • LED
  • CE
  • ENEC11
  • GLedReP
  • IDA
  • IK10
  • IP66
  • Coastal_C5
  • LLedReP
  • SC2
  • Ta=-30 to +25
