  • Axyl Trim — AXYL TRIM L OPAL 6L930 S/S HF GY

Axyl Trim / AXYL TRIM L OPAL 6L930 S/S HF GY

96700313

▼ Fiche technique

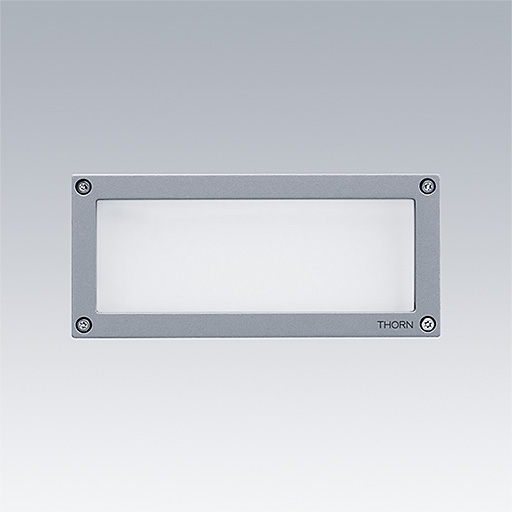

Axyl Trim, opal facia, a wall recessed, architectural LED luminaire for decorative facade lighting, with symmetric distribution. Class I electrical.. Fixed output LED driver. Recessed box 96700290 to be order separately, IP65, Impact strength: IK06. Housing: Die-cast aluminium, powder coated textured grey (RAL9006). Working ambient temperature: -20°C to +50°C. Complete with 3000K LED. Recessed box 96700290 to be order separately.

Dimensions: 230 x 102 x 95 mm
Luminaire input power: 10.9 W
Luminaire luminous flux: 479 lm
Luminaire efficacy: 44 lm/W
Weight: 1.36 kg

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:479 lm
  • Efficacité lumineuse du luminaire*:44 lm/W
  • Indice min. de rendu des couleurs:90
  • Température de couleur*:3000 Kelvin
  • Tolérance de la couleur (MacAdam intial):3
  • Vie utile nominale (B10)*:L80 70000 h à 25 °C
  • Convertisseur:1x LED_DRV
  • Puissance du luminaire*:10,9 W Facteur de puissance = 0,94
  • Equipement:FIX
  • LED
  • CE
  • IK06
  • IP65
  • Protection Class 1

▼ Photométrie

Configuration photométrique

▼ CalcExpress

Utiliser CalcExpress pour effectuer rapidement des calculs en ligne pour connaître le nombre de luminaires requis dans une pièce rectangulaire. Entrer les paramètres de calculs pour votre solution telles que : les dimensions de la pièce, la hauteur d'installation, la hauteur du plan de travail ainsiq eu le niveau de luminance requis. Le logiciel proposera alors instantanément une solution selon la méthode du taux d'émission de lumière.

Étape 1: Caractéristiques techniques
(lm)
(m)
(m)
(%)
Étape 2: Les données de la pièce
(m)
(m)
(m)
(m)
(%)
Step 3: Result
(lx)
(%)
