  • Axyl Opera — AXYL OPERA M WO 4L 930 NB RD SS

Axyl Opera / AXYL OPERA M WO 4L 930 NB RD SS

96701871

▼ Fiche technique

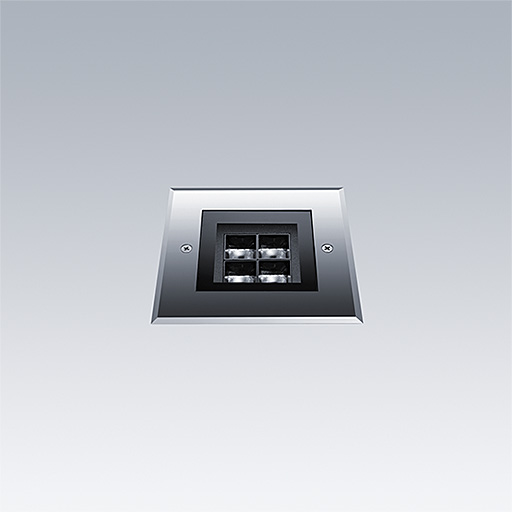

Axyl Opera, medium size narrow beam, a floor recessed, architectural LED luminaire for decorative facade lighting, with narrow beam distribution. Class III electrical.. DALI-2 dimmable Remote LED driver. , IP67, Impact strength: IK09. Housing: Die-cast aluminium, unpainted textured stainless steel. Working ambient temperature: -20°C to +45°C. Complete with 3000K LED..

Dimensions: 130 x 130 x 135 mm
Luminaire input power: 7.1 W
Luminaire luminous flux: 485 lm
Luminaire efficacy: 68 lm/W
Weight: 1.76 kg

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:485 lm
  • Efficacité lumineuse du luminaire*:68 lm/W
  • Indice min. de rendu des couleurs:90
  • Température de couleur*:3000 Kelvin
  • Tolérance de la couleur (MacAdam intial):3
  • Vie utile nominale (B10)*:L80 70000 h à 25 °C
  • Convertisseur:0x LED_DRV
  • Puissance du luminaire*:7,1 W Facteur de puissance = 0,47
  • Equipement:Dali2Dim
  • LED
  • CE
  • IK09
  • IP67
  • SC3

▼ Photométrie

Configuration photométrique

▼ CalcExpress

Utiliser CalcExpress pour effectuer rapidement des calculs en ligne pour connaître le nombre de luminaires requis dans une pièce rectangulaire. Entrer les paramètres de calculs pour votre solution telles que : les dimensions de la pièce, la hauteur d'installation, la hauteur du plan de travail ainsiq eu le niveau de luminance requis. Le logiciel proposera alors instantanément une solution selon la méthode du taux d'émission de lumière.

Étape 1: Caractéristiques techniques
(lm)
(m)
(m)
(%)
Étape 2: Les données de la pièce
(m)
(m)
(m)
(m)
(%)
Step 3: Result
(lx)
(%)
