  • Axyl Opera — AXYL OPERA L WO 9L 930 AS HFX ANT

Axyl Opera / AXYL OPERA L WO 9L 930 AS HFX ANT

96700933

▼ Fiche technique

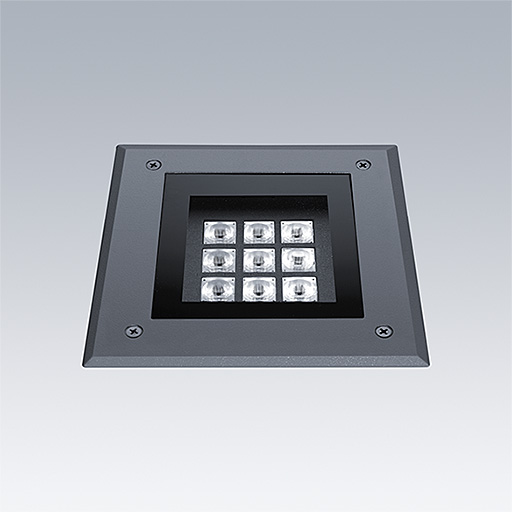

Axyl Opera, large size asymmetric beam, a floor recessed, architectural LED luminaire for decorative facade lighting, with asymmetrical distribution. Class I electrical.. DALI-2 dimmable LED driver. , IP67, Impact strength: IK09. Housing: Die-cast aluminium, powder coated textured anthracite. Working ambient temperature: -20°C to +40°C. Complete with 3000K LED..

Dimensions: 210 x 210 x 135 mm
Luminaire input power: 16.6 W
Luminaire luminous flux: 1188 lm
Luminaire efficacy: 72 lm/W
Weight: 4.08 kg

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:1188 lm
  • Efficacité lumineuse du luminaire*:72 lm/W
  • Indice min. de rendu des couleurs:90
  • Température de couleur*:3000 Kelvin
  • Tolérance de la couleur (MacAdam intial):3
  • Vie utile nominale (B10)*:L80 70000 h à 25 °C
  • Convertisseur:1x LED_DRV
  • Puissance du luminaire*:16,6 W Facteur de puissance = 0,95
  • Equipement:Dali2Dim
  • LED
  • CE
  • IK09
  • IP67
  • Protection Class 1

▼ Photométrie

Configuration photométrique

▼ CalcExpress

Utiliser CalcExpress pour effectuer rapidement des calculs en ligne pour connaître le nombre de luminaires requis dans une pièce rectangulaire. Entrer les paramètres de calculs pour votre solution telles que : les dimensions de la pièce, la hauteur d'installation, la hauteur du plan de travail ainsiq eu le niveau de luminance requis. Le logiciel proposera alors instantanément une solution selon la méthode du taux d'émission de lumière.

Étape 1: Caractéristiques techniques
(lm)
(m)
(m)
(%)
Étape 2: Les données de la pièce
(m)
(m)
(m)
(m)
(%)
Step 3: Result
(lx)
(%)
