Le projet d'éclairage pour la plateforme logistique de Nola

Produits

  • 46eb2b3b-8c81-437c-9bd1-b24885658a98.jpeg
  • bbb888ff-7d83-4849-90af-41380dfd7a72.jpeg
  • 75799768-d328-4ab5-8a1f-c8f223e1fdec.jpeg
  • 05295da6-235d-49e7-9c65-f99f1e9d8e6f.jpeg
  • 06309c61-492f-4809-b7ba-4c1d273281a1.jpeg
  • 98ecc7e7-41ee-4fe0-b9e8-7c0f7584e936.jpeg
  • da887739-2053-4394-86ed-1d50bf3173f2.jpeg
  • 4a932dc2-660a-44ab-9331-8b04b8fc45d3.jpeg
  • Efficacité de la source lumineuse

    Efficacité de la source lumineuse

    S’assurer que la lampe convertit efficacement l’électricité en lumière (lm/W).

  • Classification du ballast

    Classification du ballast

    Contrôler l’alimentation électrique de la source lumineuse (indice d’efficacité énergétique IEE).

  • Distribution lumineuse

    Distribution lumineuse

    Contrôler les émissions lumineuses à l’aide d’optiques qui dirigent la lumière à l’endroit voulu.

  • Efficacité du système

    Efficacité du système

    Combiner le contrôle optique et thermique au sein du luminaire (lm/W du luminaire).

  • Détection de la présence/de l’absence

    Détection de la présence/de l’absence

    Éclairer uniquement lorsque cela est nécessaire.

  • Gestion de la lumière du jour

    Gestion de la lumière du jour

    Réduire la lumière perdue pendant la journée.

  • Éclairement constant

    Éclairement constant

    Produire les niveaux lumineux corrects pendant la durée de la période de maintenance.

  • Gestion des scenario

    Gestion des scenario

    Permettre aux utilisateurs de configurer les scènes et d’adapter la lumière selon différentes tâches.

  • Gestion horaire

    Gestion horaire

    Extinction automatique de toutes les lumières pendant les heures hors service.

  • Éclairage du plan de travail

    Éclairage du plan de travail

    Éclairage des zones de travail avec la quantité de lumière requise.

  • Zoning

    Zoning

    Le locale est organisé en zones selon les schémas d’occupation ou de l’emplacement des fenêtres.location.

  • Plan de maintenance

    Plan de maintenance

    L’entretien doit être effectué en fonction du temps d’utilisation de l’installation, de sa performance et de son environnement.

  • Lumière perdue

    Lumière perdue

    Éliminer la lumière perdue qui n’atteint pas la cible prévue.

  • Réflexion des surfaces

    Réflexion des surfaces

    Tirer parti de la lumière se réfléchissant sur les surfaces de l’espace.

  • Visualisation de la consummation

    Visualisation de la consummation

    Permettre de constater rapidement le résultat des mesures prises sous forme d’augmentation ou de diminution de la consommation énergétique afin de favoriser un comportement responsable.

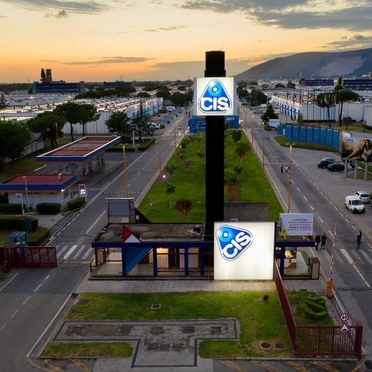

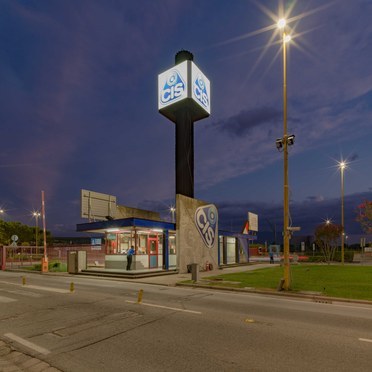

L'entreprise Thorn (groupe Zumbotel) a procédé à l'actualisation de toute l'installation d'éclairage de la plateforme logistique de Campano à Nola, dans la province de Naples. Le projet est imposant, tant par sa taille (la zone concernée couvre une superficie totale de plus de 3 millions de mètres carrés) que par la diversité des champs d'intervention qui vont du nœud ferroviaire aux zones de stockage, sans oublier l'éclairage des tronçons de voirie générique. L'intervention a ainsi nécessité la mise en œuvre de toutes les connaissances de la marque. Outre le respect des contraintes strictes imposées par le commanditaire, comme l'obligation de remplacer les appareils préexistants dans la limite maximale de 1 pour 1, l'entreprise a dû appliquer toutes les multiples normes restrictives en matière d'éclairage des environnements de travail. L’administrateur d'Effebi Elettronica srl résume les grandes lignes de l'intervention : « Après le rééchelonnement de la dette, la nouvelle direction de la plateforme logistique de Campano a pu procéder en 2019 au projet de modernisation et de rationalisation des installations d'éclairage extérieur présents sur son site. Il s'agissait de remplacer les installations existantes, des projecteurs sur tours d'éclairage et des éclairages routiers à vapeur de sodium par des projecteurs et éclairages à LED de dernière génération, dans le but de réaliser des économies d'énergie et de réduire les frais de gestion ».

Du local au mondial

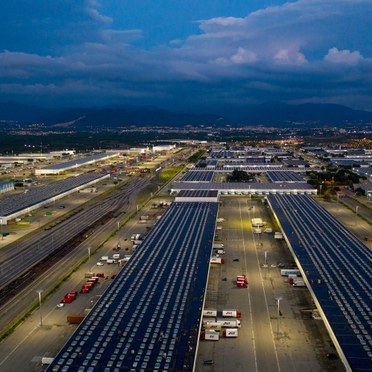

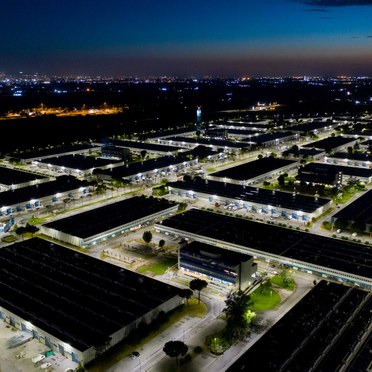

La plateforme logistique de Campano est une plateforme multimodale directement connectée avec tous les principaux hubs dans le monde. Des expéditions sont organisées à partir de ce lieu, au cœur de la Méditerranée, avec différents modes de transport (ferroviaire, terrestre, aérien ou maritime). La plateforme propose également des entrepôts de stockage pour les marchandises, y compris une zone conçue afin de respecter la chaîne du froid, et un système complet de services de soutien aux activités des entreprises garantissant aux utilisateurs la possibilité de développer leur activité efficacement et en toute autonomie. Aujourd'hui, grâce au projet de Thorn, le nouvel éclairage offre des espaces plus confortables et plus sûrs, tout en garantissant une économie d'énergie annuelle d'environ 4 millions de kW/h, ce qui est comparable à la consommation d'une petite ville. Les anciennes sources lumineuses à vapeur de sodium ont été remplacées par une installation entièrement à LED ; l’intervention a concerné un total de 2 350 points lumineux différents, répartis en éclairages routiers, tours d'éclairage et appliques murales. Le projet a reposé sur une analyse préalable approfondie des activités ayant lieu dans les différentes zones du site et sur l'application précise des réglementations en vigueur qui en découlent. Cela assure aux exploitants une économie d'énergie de plus de 70 %, grâce notamment à l'intégration de systèmes de gestion qui réduisent les consommations aux heures de moindre fréquentation de la zone.

Respect des valeurs

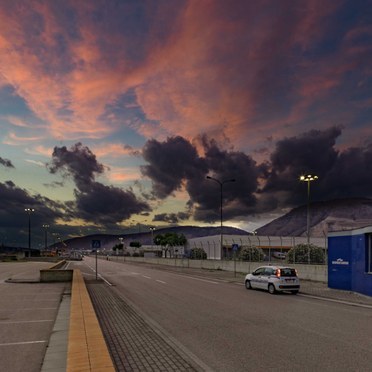

Afin d'optimiser l'installation existante, des zones types avec une utilisation bien spécifique ont été identifiées et les classes d'éclairage correspondantes ont été affectées selon la norme UNI EN 12464-2 Éclairage des lieux de travail – Partie 2 : lieux de travail extérieurs. Sur la plateforme logistique, les situations suivantes ont été répertoriées au niveau macro : zone de chargement/déchargement des marchandises du parc ferroviaire, zone de gestion des marchandises avec circulation de véhicules, infrastructure routière générale et zones ayant une fonction générique. Outre la norme générale, la loi N° 12-2002 du 25/07/2002 de la région de Campanie relative à la maîtrise de la pollution lumineuse, a été appliquée en utilisant des appareils ayant une intensité lumineuse maximale de 5 cd/klm à 90° et 0 cd au-delà de 90°. Pour l'infrastructure routière, nous avons tenu compte des normes UNI 11248 et UNI/EN 13201-2 ; les voies de transit interne sont souvent soumises à un important trafic de poids lourds. Pour cette raison, nous avons pris en compte la catégorie de route M2, et la catégorie C2 pour les zones de conflit.

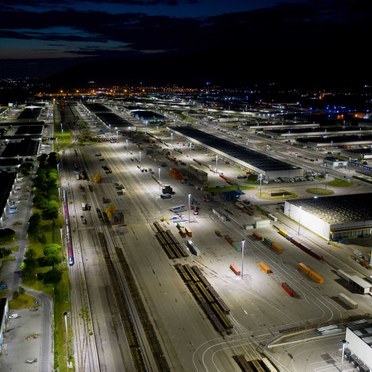

Attentive depuis toujours aux questions liées au bon éclairage des infrastructures de transport, la société Thorn a créé une lumière qui guide les personnes dans les espaces en se concentrant sur l'identification des obstacles et des parcours, sur la sécurité, sur une continuité visuelle entre les zones et en particulier sur le choix de produits capables de garantir un accès aisé pour les travaux de maintenance périodique. « Pour le calcul de l'éclairage, il a fallu tenir compte des différentes utilisations des zones, poursuit le référent d'Effebi Elettronica, principalement une zone constituée de routes destinées au trafic de véhicules et autre zone destinée au chargement et au déchargement du terminal ferroviaire avec des activités professionnelles. Cela a représenté un travail d'équipe très important qui n'aurait jamais pu être mené à bien sans le soutien à 360° du groupe Zumbotel et la collaboration de la Project Lighting - Effebi Elettronica srl ».

Un appareil pour chaque tâche

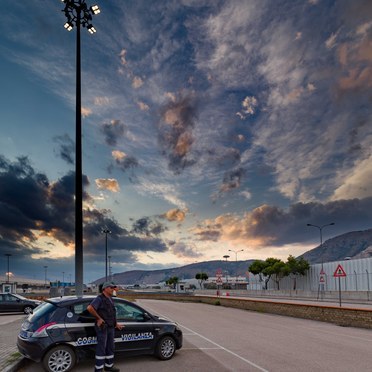

Thorn a identifié trois produits pour satisfaire aux besoins d'éclairage d'autant de zones fonctionnelles. Des projecteurs LED ALTIS ont été installés sur les tours de 25 mètres de haut dans la zone de stockage. Parmi les caractéristiques les plus intéressantes de ce produit, signalons les modules LED inclinables (à +/- 60°) qui l'équipent et qui permettent d'optimiser la conception de l'installation avec un nombre minimal de point lumineux, un aspect essentiel pour la plateforme logistique de Campano où ceci était imposé par le commanditaire. Conçus spécialement pour l'éclairage général de vastes espaces ouverts avec d'excellentes performances optiques, des projecteurs AREAFLOOD PRO ont été installés sur les tours à 20 mètres de haut.  Le choix s'est porté sur ces appareils en raison de leur compacité et de leur légèreté, ce qui facilite le montage et le retrofit sur les mâts existants avec des coûts structurels réduits. Enfin, intégrés au catalogue Thorn car ils constituent précisément une excellente solution pour la rénovation et l'éclairage des rues, des projecteurs CiviTEQ ont été installés sur les mâts de 8 mètres et sur les façades à 6 mètres de haut. Dans ce cas aussi, la compacité et la légèreté de cette solution garantissent une installation en un tournemain. Ajoutons une gestion simple et intuitive, et nous obtenons un fonctionnement facile et rapide avec un minimum d'outils.
