Le défi

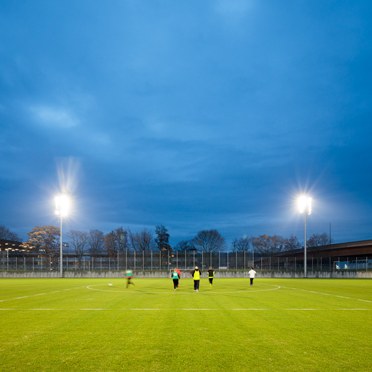

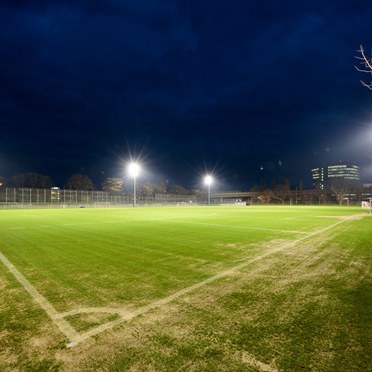

Récemment, Thorn a doté d’un nouvel éclairage trois terrains d’entraînement du VfB Stuttgart, l’un des meilleurs clubs de football de la Bundesliga en Allemagne.

Il s’agit du dernier d’une série de projets auxquels Thorn a participé pour le club, incluant notamment l’éclairage des espaces intérieurs et extérieurs.

Le VfB Stuttgart souhaitait que les trois terrains, qui viennent d’être entièrement rénovés, soient éclairés à 300 lux, conformément à la norme DIN 12193 applicable à l’éclairage des installations sportives. Le club souhaitait aussi avoir la possibilité d’accroître ultérieurement les niveaux de lumière par l’ajout de luminaires supplémentaires. L’éblouissement devait être correctement maîtrisé, car les terrains se trouvent non loin d’un axe routier important et la position des six mâts de 25 mètres qui supportent les luminaires avait déjà été prédéterminée pour des raisons géologiques.

La solution d’éclairage

Thorn a installé 60 luminaires Altis LED, conçus spécifiquement pour l’éclairage des espaces et installations sportives. Les modèles Altis LED peuvent être équipés d’un, deux ou trois modules LED produisant jusqu’à 176 000 lumens au total, et leur système optique flexible permet de multiples combinaisons et configurations, minimisant ainsi le nombre de luminaires requis dans une installation.

Si la construction modulaire d’Altis LED offre la possibilité de mélanger différentes optiques, elle permet aussi d’incliner chaque module LED individuellement et ainsi d’optimiser la conception de l’éclairage. Au VfB Stuttgart, le choix a été fait d’une combinaison de versions à faisceau moyen et large avec répartition symétrique, ainsi que de modules ajustés pour atteindre la répartition adéquate de la lumière. Les deux grands terrains ont été équipés de luminaires dotés de trois modules LED, et le plus petit de luminaires à deux modules.

Le résultat

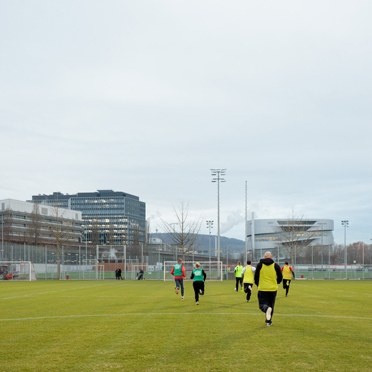

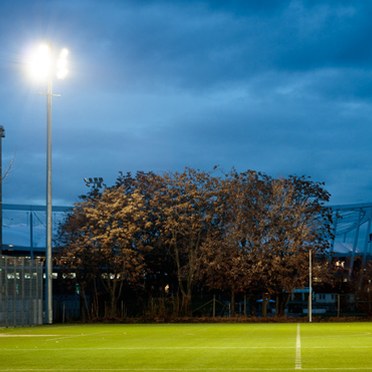

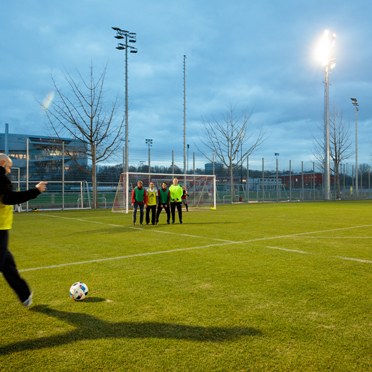

La nouvelle installation réalisée au VfB Stuttgart offre une qualité de lumière exceptionnelle pour ces espaces d’entraînement, avec une température de couleur neutre de 4 000 K et un indice de rendu des couleurs (IRC) égal à 70. L’éclairage répond aux exigences de la norme DIN 12193 qui préconise 300 lux, un rapport d’uniformité minimum à moyen de 0,7 et un niveau d’éblouissement inférieur à 50. Les luminaires Altis LED sont disposés verticalement sur des mâts spéciaux de 24 à 26 mètres, donnant à l’ensemble une allure imposante durant la journée. C’est une réussite pour le VfB Stuttgart, d’autant que le club se prépare à accueillir les matches du championnat d’Europe en 2024.
Alexander Hartlieb, responsable du département éclairage extérieur du Zumtobel Lighting en Allemagne : « Le rendu général est impressionnant. Le terrain est désormais très bien éclairé, et l’uniformité est exceptionnelle. Nous devons cette réussite à la flexibilité d’Altis LED, qui nous a permis d’installer et d’ajuster chaque luminaire de manière adéquate pour obtenir le meilleur effet. »

Selon Marcus Bretschneider, responsable de la division Opérations et Services du stade au VfB Stuttgart :

« Grâce à une technologie d’éclairage optimisée et à des options de montage flexibles, nous avons réussi, en recourant au projecteur Altis LED de Thorn, à éclairer nos terrains durant les entraînements de façon conforme à la norme, dans un environnement critique tout proche d’une autoroute fédérale très fréquentée. L’éclairage impressionne par son uniformité et son rapport coût-efficacité, et offre ainsi une solution optimale pour nos terrains d’entraînement. »
