Mica

  • Mica
  • Mica

Gamme d’encastrés de sol résistant au passage de véhicule et ne nécessitant qu'une faible profondeur d'encastrement

  • Gamme d'encastrés de sol en accord avec la norme concernant les températures de contact : < 40°C pour les versions LED
  • Solution étanche IP67 avec choix entre différentes tailles, formes, sources, effets lumineux et profondeurs d'encastrement
  • Angle d’inclinaison réglable de +/- 15° pour les versions équipées d'un verre semi-sablé (SF) sauf pour les versions asymétriques (A/S)
  • Alimentation intégrée et pré-câblage de série avec câbles résinés pour une étanchéité optimisée et durable

Matériaux et finition

- Corps en fonderie d’aluminium ENAB44100 (sans cuivre), peinture texturée pour une meilleure résistance à la corrosion
- Collerette en acier inoxydable AISI 316L (ép. 3 mm) traité anti-corrosion ou aluminium peint ENAB44100 (sans cuivre)
- Vis de fixation : acier inoxydable
- Fermeture : verre trempé sablée, semi-sablée ou claire
Épaisseurs du verre :
- Mica I, Mica B, Mica Slim et Mica Slim I : 19 mm avec collerette en acier inoxydable et 15 mm avec collerette en aluminium peint
- Mica Slim S : 15 mm avec collerette en acier inoxydable et 12 mm avec une collerette en aluminium peint ENAB44100 (sans cuivre)
- Mica Slim SS : 12 mm avec collerette en acier inoxydable et 10 mm avec une collerette en aluminium peint ENAB44100 (sans cuivre)
- Joints : silicone traité contre le vieillissement
- Pot d’encastrement : polypropylène
- Fermeture avec dôme : aluminium peint ENAB44100 pour les versions Mica Slim SS uniquement
- Verre antidérapant disponible sur demande
- Films holographiques : polycarbonate non-jaunissant
Toutes les versions disposent d’une alimentation intégrée non gradable.

Installation et montage

Le luminaire est livré complet : corps, pot d’encastrement, collerette et fermeture verre.
Toutes les versions sont livrées pré-câblées avec câble H07RN-F 3G1,5 mm² lg. 0,4 m mini.

Pour les applications extérieures, un drainage de 30 cm ou un système de drainage équivalent doit être utilisé sous le pot d'encastrement pour assurer l’évacuation de l’eau. Ce pot d’encastrement peut être installé dans le bitume à condition que la température maxi du bitume soit d’environ 80°C.
Les luminaires doivent fonctionner ouverts durant 45 minutes afin d’évacuer l’humidité ambiante.
Les encastrés de sols Mica et Mica Slim peuvent être installés dans les zones où la vitesse des véhicules n’excède pas 30 km/h pour les versions planes et 20 km/h pour les versions avec dôme.
Pour faciliter l’installation, le câblage peut être effectué à l’aide des connecteurs IP68 (codes 96257910, 96260809, 96272068 et 60800549). Pour le passage en coupure, utiliser des boîtiers de dérivation IP67(codes 96257909 et 96257908).
Toutes les versions disposent d’une alimentation intégrée.
En accord avec la norme EN60598-2-13 la charge statique maximum est de 5 000 kg pour les versions équipées de verre plat avec collerette inox, 3500 kg pour les versions équipées de verre plat avec collerette en aluminium.
Pour les versions RGB (Mica Slim I), les LED sont pilotées par un contrôleur DMX (non fourni).
Film holographique (pour les versions LED uniquement) : ouvrir la fermeture en verre et insérer le film holographique sous le verre, de manière à ce que le côté lisse du film soit en contact avec le verre. Faire tourner le film pour obtenir l’effet lumineux souhaité avant le serrage définitif de la collerette.

Prescription

Gamme d’encastrés de sol IP67 conforme à la norme EN60598-2-13 concernant les températures de contact résistant au passage de véhicules. Disponible en modèle standard (Mica) ou réduit en profondeur d'encastrement (Mica Slim), 2 ou 4 tailles de luminaire, 4 fermetures (sablé, semi-sablé, clair, dôme avec fenêtres) et 2 finitions de cadre (acier inoxydable ou aluminium peint gris clair). Choix entre 3 couleurs de LED monochromatiques (blanc chaud, blanc neutre, bleu) ou dynamique RGB. Choix entre plusieurs distributions (intensive, semi-extensive, asymétrique avec source HID) et filtres holographiques en accessoires pour créer des effets lumineux avec les LED en fonction des projets. Inclinaison réglable pour les versions LED avec fermeture semi-sablée. Alimentation intégrée et précâblâge de série avec résinage interne afin d'optimiser l'étanchéïté dans le temps. Livré complet avec pot d'encastrement.

New Product
LumExpress Product
Produit eControl

Mica Slim SS LED

DescriptionPuissance système (W)Flux sortant (lm)   TypePoids (kg)Code SAP
MICA SLIM SS 1L35 ACC 24D 832 AL SF286LED1.5796271533
MICA SLIM SS 1L35 ACC 24D 832 RS SF286LED1.7496271534
MICA SLIM SS 1L35 ACC 24D 840 AL SF292LED1.5796271531
MICA SLIM SS 1L35 ACC 24D 840 RS SF292LED1.7496271532
MICA SLIM SS 1L35 ACC 24D BLU AL SF223LED1.7496271535
MICA SLIM SS 1L35 ACC 24D BLU RS SF223LED1.7496271536
MICA SLIM SS 1L35 ACC 7D 832 AL SF1.5796271480
MICA SLIM SS 1L35 ACC 7D 832 RS SF1.7496271477
MICA SLIM SS 1L35 ACC 7D 840 AL SF1.5796271479
MICA SLIM SS 1L35 ACC 7D 840 RS SF1.7496271476
MICA SLIM SS 1L35 ACC 7D BLU AL SF1.5796271481
MICA SLIM SS 1L35 ACC 7D BLU RS SF1.7496271478
MICA SLIM SS 1L35 SOFT 832 AL FR1.4796271474
MICA SLIM SS 1L35 SOFT 832 RS FR1.6496271471
MICA SLIM SS 1L35 SOFT 840 AL FR1.4796271473
MICA SLIM SS 1L35 SOFT 840 RS FR1.6496271470
MICA SLIM SS 1L35 SOFT BLU AL FR1.4796271475
MICA SLIM SS 1L35 SOFT BLU RS FR1.6496271472
MICA SLIM SS 1L70 ACC 832 EDO W11.4796271488
MICA SLIM SS 1L70 ACC 832 EDO W21.4796271489
MICA SLIM SS 1L70 ACC 832 EDO W81.4796271490
MICA SLIM SS 1L70 ACC 840 EDO W11.4796271482
MICA SLIM SS 1L70 ACC 840 EDO W21.4796271484
MICA SLIM SS 1L70 ACC 840 EDO W81.4796271486
MICA SLIM SS 1L70 ACC BLU EDO W11.4796271483
MICA SLIM SS 1L70 ACC BLU EDO W21.4796271485
MICA SLIM SS 1L70 ACC BLU EDO W81.4796271487

Mica Slim S LED

DescriptionPuissance système (W)Flux sortant (lm)   TypePoids (kg)Code SAP
MICA SLIM S 3L35 ACC 10D 832 AL SF4226LED2.3496271501
MICA SLIM S 3L35 ACC 10D 832 RS SF4226LED2.6096271498
MICA SLIM S 3L35 ACC 10D 840 AL SF4243LED2.3496271500
MICA SLIM S 3L35 ACC 10D 840 RS SF4243LED2.6096271497
MICA SLIM S 3L35 ACC 10D BLU AL SF461LED2.3496271502
MICA SLIM S 3L35 ACC 10D BLU RS SF461LED2.6096271499
MICA SLIM S 3L35 ACC 23D 832 AL SF4183LED2.3496271539
MICA SLIM S 3L35 ACC 23D 832 RS SF4183LED2.6096271540
MICA SLIM S 3L35 ACC 23D 840 AL SF4195LED2.3496271537
MICA SLIM S 3L35 ACC 23D 840 RS SF4195LED2.6096271538
MICA SLIM S 3L35 ACC 23D BLU AL SF449LED2.3496271541
MICA SLIM S 3L35 ACC 23D BLU RS SF449LED2.6096271542
MICA SLIM S 3L35 SOFT 832 AL FR2.2096271495
MICA SLIM S 3L35 SOFT 832 RS FR2.4596271492
MICA SLIM S 3L35 SOFT 840 AL FR2.2096271494
MICA SLIM S 3L35 SOFT 840 RS FR2.4596271491
MICA SLIM S 3L35 SOFT BLU AL FR2.2096271496
MICA SLIM S 3L35 SOFT BLU RS FR2.4596271493

Mica Slim A LED

DescriptionPuissance système (W)Flux sortant (lm)   TypePoids (kg)Code SAP
MICA SLIM A 4L50 SOFT 832 AL FR4.4396271507
MICA SLIM A 4L50 SOFT 832 RS FR5.2296271504
MICA SLIM A 4L50 SOFT 840 AL FR4.4396271506
MICA SLIM A 4L50 SOFT 840 RS FR5.2296271503
MICA SLIM A 4L50 SOFT BLU AL FR4.4396271508
MICA SLIM A 4L50 SOFT BLU RS FR5.2296271505
MICA SLIM A 5L90 ACC 28D 832 AL SF16887LED4.9396271545
MICA SLIM A 5L90 ACC 28D 832 RS SF16887LED5.7196271546
MICA SLIM A 5L90 ACC 28D 840 AL SF16976LED4.9396271543
MICA SLIM A 5L90 ACC 28D 840 RS SF16976LED5.7196271544
MICA SLIM A 5L90 ACC 28D BLU AL SF16186LED4.9396271547
MICA SLIM A 5L90 ACC 28D BLU RS SF16186LED5.7196271548
MICA SLIM A 5L90 ACC 8D 832 AL SF16884LED4.9396271513
MICA SLIM A 5L90 ACC 8D 832 RS SF16884LED5.7196271510
MICA SLIM A 5L90 ACC 8D 840 AL SF4.9396271512
MICA SLIM A 5L90 ACC 8D 840 RS SF5.7196271509
MICA SLIM A 5L90 ACC 8D BLU AL SF16193LED4.9396271514
MICA SLIM A 5L90 ACC 8D BLU RS SF16193LED5.7196271511

Mica Slim I LED

DescriptionPuissance système (W)Flux sortant (lm)   TypePoids (kg)Code SAP
MICA SLIM I 15L25 SOFT RGB DMX AL FR8.4996271529
MICA SLIM I 15L25 SOFT RGB DMX RS FR9.7896271530
MICA SLIM I 7L50 ACC 22D RGB DMX AL SF8.4996271521
MICA SLIM I 7L50 ACC 22D RGB DMX RS SF9.7896271522
MICA SLIM I 9L50 SOFT 832 AL FR8.4996271525
MICA SLIM I 9L50 SOFT 832 RS FR9.7896271526
MICA SLIM I 9L50 SOFT 840 AL FR8.4996271523
MICA SLIM I 9L50 SOFT 840 RS FR9.7896271524
MICA SLIM I 9L50 SOFT BLU AL FR8.4996271527
MICA SLIM I 9L50 SOFT BLU RS FR9.7896271528

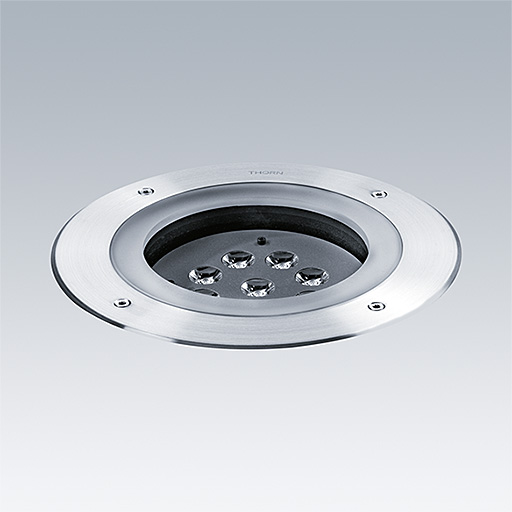

MICA SLIM I 9L90 ACC 28D 832 AL SF271523LED8.4996271551
MICA SLIM I 9L90 ACC 28D 832 RS SF271523LED9.7896271552
MICA SLIM I 9L90 ACC 28D 840 AL SF8.4996271549
MICA SLIM I 9L90 ACC 28D 840 RS SF9.7896271550
MICA SLIM I 9L90 ACC 28D BLU AL SF27320LED8.4996271553
MICA SLIM I 9L90 ACC 28D BLU RS SF27320LED9.7896271554
MICA SLIM I 9L90 ACC 8D 832 AL SF271566LED8.4996271517
MICA SLIM I 9L90 ACC 8D 832 RS SF271566LED9.7896271518
MICA SLIM I 9L90 ACC 8D 840 AL SF271660LED8.4996271515
MICA SLIM I 9L90 ACC 8D 840 RS SF271660LED9.7896271516
MICA SLIM I 9L90 ACC 8D BLU AL SF27329LED8.4996271519
MICA SLIM I 9L90 ACC 8D BLU RS SF27329LED9.7896271520

Films holographiques Mica Slim LED

Accessoires Mica Slim LED
