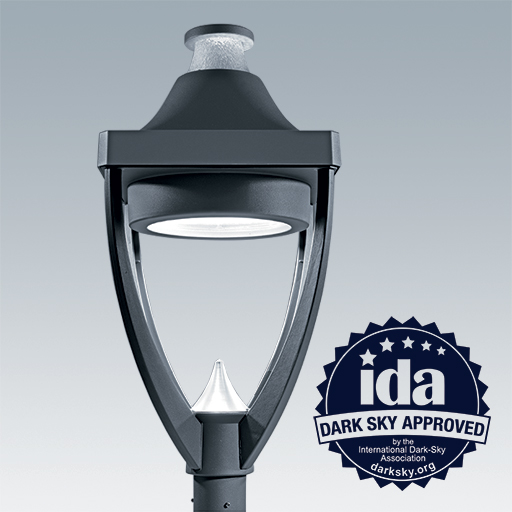

Lanterne de style classique portée ou suspendue, avec une optique à haute performance

  • Esthétique soignée avec ses 4 bras en versions portée et suspendue pour un ensemble harmonieux
  • Compatible avec les sources traditionnelles et les sources de dernière génération (LED et CosmoWhite®). Possibilité de retrofit des lanternes existantes
  • Solutions d’économie d’énergie supplémentaires avec la réduction de puissance autonome, la gradation en Dali et la télégestion
  • Lanterne portée pour emmanchement Ø 60 mm de série et disponible avec ou sans dôme supérieur lumineux

Materials and Finish

Corps : fonderie d’aluminium, peinture poudrée grise 900 avec finition texturée (similaire à RAL 7043)
Boîtier : verre renforcé plat
Réflecteur : aluminium anodisé hautement réfléchissant

Installation and Mounting

Version montage top (MTP) sur une rehausse, via 3 vis M8 en inox sur des mâts à emmanchement de 60 mm de profondeur x 100 mm. Version suspendue (MSU) fixée par un tuyau fileté 34G. Hauteurs de fixation recommandées : 4 à 6 m.
Supports :
Supports BILAM adaptés aux mâts à montage top de Ø 60 mm et aux suspensions de Ø 34 mm avec bras simple ou double. Existe également avec support mural. Aluminium avec rehausse de fixation en acier. Tuyau d’aluminium de Ø 60 mm et de forme rectangulaire (80 x 40 mm) soutenant la lanterne et deux autres lignes décoratives.
Supports EIFFEL à mi-hauteur du mât adaptés aux mâts coniques-cylindriques de Ø 60 mm via une plaque de fixation et 2 trous de fixation espacés de 220 mm. Peuvent accepter les lanternes à montage top (Ø 60 mm) ou suspendues (Ø 34 mm) avec un bras simple ou double. Aluminium avec rehausse de fixation en acier. Console pour une fixation latérale sur un mât en acier conique-cylindrique fixé par deux vis M8-40 sur deux trous de Ø 11 mm.

Specification

Lanterne 4 bras portée ou suspendue en fonderie d’aluminium peinte en gris foncé, avec sources LED ou conventionnelles, glace plate en verre trempé, réflecteur en aluminium intégré dans un compartiment étanche IP65. Eclairage décoratif du dôme de la lanterne / ULOR= 0%.

New Product
LumExpress Product
eControl Product

Legend LED suspendue

Legend LED portée

Legend LED portée avec dôme lumineux

Kits LED

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
LEGEND GT LED 36L50 RC 730 BP CL2555752LED3.1096262747
LEGEND GT LED 36L50 RC 730 CL2555752LED3.1096262739
LEGEND GT LED 36L50 RC 740 BP CL2556329LED3.1096262748
LEGEND GT LED 36L50 RC 740 CL2556329LED3.1096262740
LEGEND GT LED 36L70 RC 730 BP CL2777573LED3.1096262749
LEGEND GT LED 36L70 RC 730 CL2777573LED3.1096262741
LEGEND GT LED 36L70 RC 740 BP CL2778333LED3.1096262750
LEGEND GT LED 36L70 RC 740 CL2778333LED3.1096262742

Kits LED avec dôme lumineux

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
LEGEND GT LED 36L50 RC 730 BP RPF CL2555752LED3.2096262751
LEGEND GT LED 36L50 RC 730 RPF CL2555752LED3.2096262743
LEGEND GT LED 36L50 RC 740 BP RPF CL2556329LED3.2096262752
LEGEND GT LED 36L50 RC 740 RPF CL2556329LED3.2096262744
LEGEND GT LED 36L70 RC 730 BP RPF CL2777573LED3.2096262753
LEGEND GT LED 36L70 RC 730 RPF CL2777573LED3.2096262745
LEGEND GT LED 36L70 RC 740 BP RPF CL2778333LED3.2096262754
LEGEND GT LED 36L70 RC 740 RPF CL2778333LED3.2096262746
