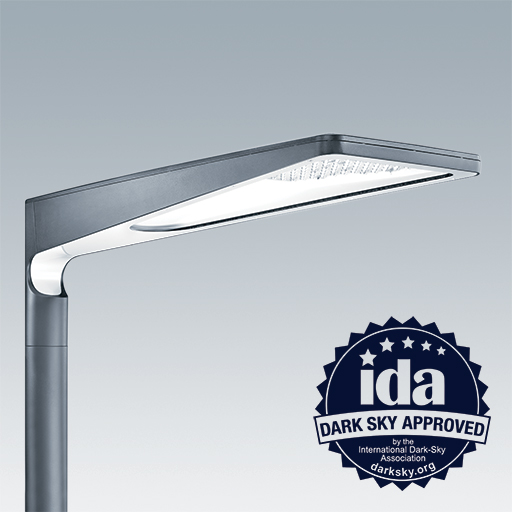

Urba
Redécouvrez votre ville avec confort et raffinement
- Design exclusif par Wilmotte & Industries, cabinet d’architecte, d’urbaniste et de design de renommée internationale
- Signature unique de jour comme de nuit avec à un système optique traitant la problématique du confort pour les usagers (conforme à la classe G6)
- Disponible en 2 tailles (Small et Large) avec un système optique Thorn R-PEC performant proposant jusqu’à 9 distributions lumineuses, pour les projets de classes S5 à Me2
- LED de dernières génération, et systèmes de gestion intégrés pour réduire les coûts énergétiques et les frais de maintenance
Matériaux et finition
Luminaire :
Corps, couvercle et manchon : fonderie d’aluminium, finition peinture poudre gris anthracite (proche RAL 7043) ou noir (proche RAL 9005)
Fermeture : verre plat trempé ou verre dichroïque trempé (ép. 5 mm). Verre prismatique (EPR) sur demande
Cadre de fermeture : aluminium, finition peinture poudre aluminium métallisé vernis
Réflecteur : ABS blanc anti-UV (RAL 9016)
Ensembles crosses et mâts :
Acier galvanisé, finition peinture gris anthracite texturé (proche RAL 7043) ou noir texturé (proche RAL 9005)
Mâts seuls* : aluminium, finition peinture texturée gris anthracite texturé (proche RAL 9007) ou noir texturé (proche RAL 9005)
* Pour luminaires en version top (MTP) uniquement
Installation et montage
Luminaire : Livré complet et prêt à installer, dans un seul carton. Versions à montage top pré-câblées avec câble H07RN-F de 8 m (petite version) ou 10 m (grande version). Les options suivantes sont disponibles : montage latéral,
Ø 60 mm avec inclinaison réglable de 0°, -5°, -10° ; montage top Ø 60 mm ou Ø 76 mm, longueur de l’emmanchement 100 mm. Poids : 12 kg (petites versions) et 17 kg (grande version)
Crosses et mâts coordonnés : gamme spéciale de crosses et de mâts. Hauteur d’installation recommandée pour Urba Small : 4 à 6 , et pour Urba Large : 6 à 8 m. Mâts livrés avec tiges de scellement. Mâts en aluminium (diamètres : interne 76 mm, externe 96 mm - interne 60 mm et externe 81 mm) avec montage sur semelle de 200 x 200 mm.
Mâts en acier galvanisé avec montage sur semelle de 300 x 300 mm
Prescription
Luminaire architectural disponible en 2 tailles avec choix entre 9 distributions lumineuses dont 2 optiques spéciales « confort » (classe d’intensité lumineuse G6). Optique R-PEC très efficace (jusqu’à 130 lm/W) délivrant un éclairage performant sans nuisances lumineuses. Large choix de systèmes de gestion intelligents, de la réduction de puissance autonome à la télégestion centralisée. Supports coordonnés avec version sans discontinuité de ligne entre le luminaire et le mât (MTP).
▼ Urba S NR
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
URBA S 24L35 NR ANT BP CL2 8M MTP60 L740 | 28 | 3213 | LED | 10.50 | 96269635 | ||||
URBA S 24L35 NR ANT BP CL2 MLE L740 | 28 | 3213 | LED | 10.50 | 96269473 | ||||
URBA S 24L50 NR ANT BP CL2 8M MTP60 L740 | 38 | 4391 | LED | 10.50 | 96269638 | ||||
URBA S 24L50 NR ANT BP CL2 MLE L740 | 38 | 4391 | LED | 10.50 | 96269476 | ||||
URBA S 24L70 NR ANT BP CL2 8M MTP60 L740 | 53 | 5837 | LED | 10.50 | 96269641 | ||||
URBA S 24L70 NR ANT BP CL2 MLE L740 | 53 | 5837 | LED | 10.50 | 96269479 | ||||
URBA S 36L35 NR ANT BP CL2 8M MTP60 L740 | 39 | 4801 | LED | 10.50 | 96269636 | ||||
URBA S 36L35 NR ANT BP CL2 MLE L740 | 39 | 4801 | LED | 10.50 | 96269474 | ||||
URBA S 36L50 NR ANT BP CL2 8M MTP60 L740 | 55 | 6545 | LED | 10.50 | 96269639 | ||||
URBA S 36L50 NR ANT BP CL2 MLE L740 | 55 | 6545 | LED | 10.50 | 96269477 | ||||
URBA S 36L70 NR ANT BP CL2 8M MTP60 L740 | 77 | 8662 | LED | 11.66 | 96269642 | ||||
URBA S 36L70 NR ANT BP CL2 MLE L740 | 77 | 8662 | LED | 10.50 | 96269480 |
▼ Urba S WR
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
URBA S 24L35 WR ANT BP CL2 8M MTP60 L740 | 28 | 3090 | LED | 10.50 | 96269644 | ||||
URBA S 24L35 WR ANT BP CL2 MLE L740 | 28 | 3090 | LED | 10.50 | 96269482 | ||||
URBA S 24L50 WR ANT BP CL2 8M MTP60 L740 | 39 | 4222 | LED | 10.50 | 96269647 | ||||
URBA S 24L50 WR ANT BP CL2 MLE L740 | 39 | 4222 | LED | 10.50 | 96269485 | ||||
URBA S 24L70 WR ANT BP CL2 8M MTP60 L740 | 54 | 5612 | LED | 10.50 | 96269650 | ||||
URBA S 24L70 WR ANT BP CL2 MLE L740 | 54 | 5612 | LED | 10.50 | 96269488 | ||||
URBA S 36L35 WR ANT BP CL2 8M MTP60 L740 | 39 | 4873 | LED | 10.50 | 96269645 | ||||
URBA S 36L35 WR ANT BP CL2 MLE L740 | 39 | 4873 | LED | 10.50 | 96269483 | ||||
URBA S 36L50 WR ANT BP CL2 8M MTP60 L740 | 55 | 6643 | LED | 10.50 | 96269648 | ||||
URBA S 36L50 WR ANT BP CL2 MLE L740 | 55 | 6643 | LED | 10.50 | 96269486 | ||||
URBA S 36L70 WR ANT BP CL2 8M MTP60 L740 | 77 | 8792 | LED | 10.50 | 96269651 | ||||
URBA S 36L70 WR ANT BP CL2 MLE L740 | 77 | 8792 | LED | 10.50 | 96269489 |
▼ Urba S WSC
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
URBA S 24L35 WSC ANT BP CL2 8M MTP60 740 | 28 | 3047 | LED | 10.50 | 96269662 | ||||
URBA S 24L35 WSC ANT BP CL2 MLE L740 | 28 | 3047 | LED | 10.50 | 96269500 | ||||
URBA S 24L50 WSC ANT BP CL2 8M MTP60 740 | 39 | 4164 | LED | 10.50 | 96269665 | ||||
URBA S 24L50 WSC ANT BP CL2 MLE L740 | 39 | 4164 | LED | 10.50 | 96269503 | ||||
URBA S 24L70 WSC ANT BP CL2 8M MTP60 740 | 54 | 5534 | LED | 10.50 | 96269668 | ||||
URBA S 24L70 WSC ANT BP CL2 MLE L740 | 54 | 5534 | LED | 10.50 | 96269506 | ||||
URBA S 36L35 WSC ANT BP CL2 8M MTP60 740 | 39 | 4806 | LED | 10.50 | 96269663 | ||||
URBA S 36L35 WSC ANT BP CL2 MLE L740 | 39 | 4806 | LED | 10.50 | 96269501 | ||||
URBA S 36L50 WSC ANT BP CL2 8M MTP60 740 | 55 | 6551 | LED | 10.50 | 96269666 | ||||
URBA S 36L50 WSC ANT BP CL2 MLE L740 | 55 | 6551 | LED | 10.50 | 96269504 | ||||
URBA S 36L70 WSC ANT BP CL2 8M MTP60 740 | 77 | 8670 | LED | 10.50 | 96269669 | ||||
URBA S 36L70 WSC ANT BP CL2 MLE L740 | 77 | 8670 | LED | 10.50 | 96269507 |
▼ Urba S IVS
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
URBA S 36L70 IVS ANT CL2 8M MTP60 740 | 77 | 8540 | LED | 10.50 | 96269606 |
▼ Urba S SC
▼ Urba S EPR
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
URBA S 36L35 EPR ANT CL2 8M MTP60 L740 | 39 | 4403 | LED | 10.50 | 96271168 | ||||
URBA S 36L35 EPR BK CL2 8M MTP76 L740 | 39 | 4403 | LED | 10.50 | 96271169 |
▼ Urba L RC
▼ Urba L NR
▼ Urba L IVS
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
URBA L 48L70 IVS ANT CL2 10M MTP60 740 | 103 | 11425 | LED | 16.00 | 96269928 |
▼ Mâts Urba Aluminium
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
URBA COL 4M AL D60 ANT | 21.00 | 96270906 | |||||||
URBA COL 4M AL D60 BK | 40.00 | 96270899 | |||||||
URBA COL 5M AL D60 ANT | 28.85 | 96270907 | |||||||
URBA COL 5M AL D60 BK | 0.00 | 96270901 | |||||||
URBA COL 6M AL D60 ANT | 23.00 | 96270908 | |||||||
URBA COL 6M AL D60 BK | 23.00 | 96270902 |
▼ Supports Urba Acier
Description | Poids (kg) | Code SAP | |||||||
---|---|---|---|---|---|---|---|---|---|
URBA 1XBRA 0,8 MTP TOP76 D60 ANT | 3.00 | 96270892 | |||||||
URBA 1XBRA 0,8 MTP TOP76 D60 BK | 5.00 | 96270884 | |||||||
URBA 2XBRA 0,45 MTP TOP76 D60 ANT | 8.85 | 96270894 | |||||||
URBA 2XBRA 0,45 MTP TOP76 D60 BK | 0.80 | 96270889 | |||||||
URBA 2XBRA 0,8 MTP TOP76 D60 ANT | 9.24 | 96270895 | |||||||
URBA 2XBRA 0,8 MTP TOP76 D60 BK | 0.00 | 96270888 | |||||||
URBA BRA MID POLE 0,45 ANT | 3.00 | 96271096 | |||||||
URBA BRA MID POLE 0,45 BK | 0.00 | 96271095 | |||||||
URBA MWA 0,45 ANT | 5.00 | 96270897 | |||||||
URBA MWA 0,45 BK | 0.00 | 96270891 | |||||||
URBA MWA 0,8 ANT | 8.00 | 96270896 | |||||||
URBA MWA 0,8 BK | 8.00 | 96270890 |
